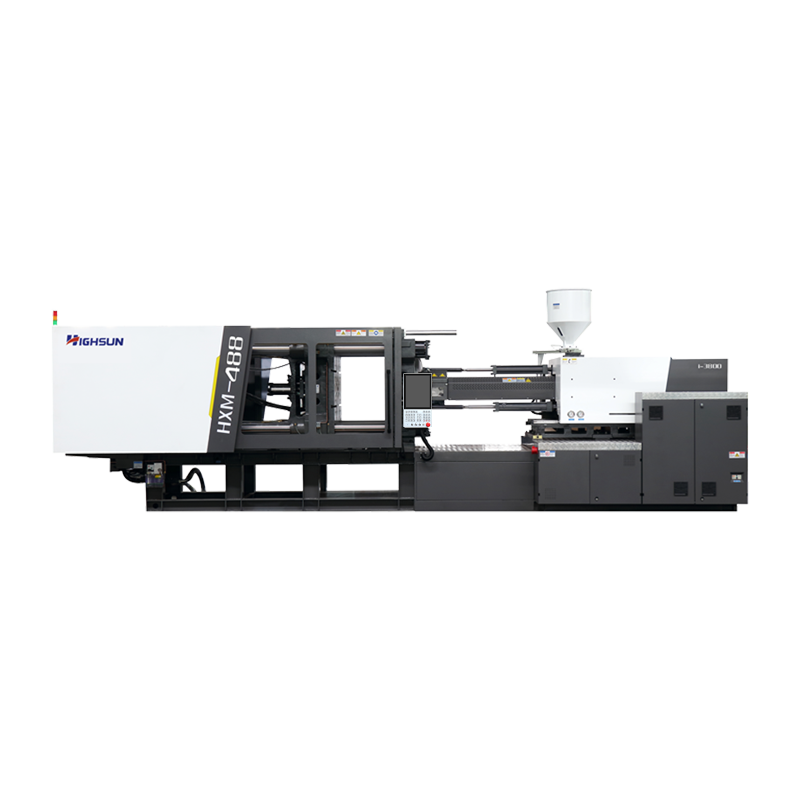

HXM488II/3800: آلة التشكيل بالحقن المؤازرة HXM

الموديل: HXM488-II/i3800

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

مم

75

80

85

نسبة المسمار ل/د

لام/D

21

20

19

سعة الحقن من الناحية النظرية

سم³

1855

2111

2383

وزن الحقن (ملاحظة)

ز

1688

1921

2168

أوقية

59.5

67.7

76.4

ضغط الحقن

MPa

209

183

162

معدل الحقن

ز/s

437

498

562

قدرة التلدين

ز/s

55

65

70

سرعة المسمار

دورة في الدقيقة

150

جLAMPING UNIT

جLAMPING FORCE

كن

4880

تحريك لوحة القالب

مم

830

ماكس. ارتفاع القالب

مم

820

دقيقة. ارتفاع القالب

مم

300

المسافة بين قضبان الربط (العرض*الارتفاع)

مم

820*800

قوة القاذف الهيدروليكي

كن

134

ضربة القاذف الهيدروليكي

مم

210

رقم القاذف

ن

13

أخرى

ضغط المضخة

MPa

17.5

قوة المحرك

كيلوواط

30 30

قدرة التدفئة

كيلوواط

38.55

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

8.11*1.96*2.50

وزن الآلة

ر

17.9

سعة خزان الزيت

L

630
