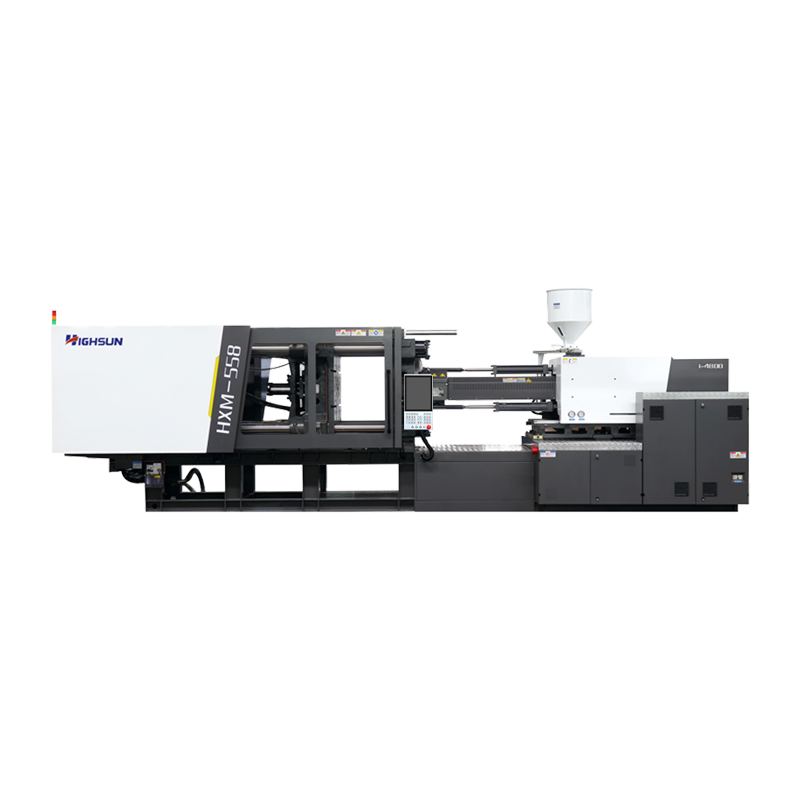

HXM558II/4800: آلة التشكيل بالحقن المؤازرة HXM

الموديل: HXM558-II/i4800

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

مم

80

85

90

نسبة المسمار ل/د

لام/D

21

20

19

سعة الحقن من الناحية النظرية

سم³

2362

2667

2990

وزن الحقن (ملاحظة)

ز

2149

2426

2720

أوقية

75.8

85.5

95.9

ضغط الحقن

MPa

206

182

162

معدل الحقن

ز/s

488

551

618

قدرة التلدين

ز/s

65

70

80

سرعة المسمار

دورة في الدقيقة

150

جLAMPING UNIT

جLAMPING FORCE

كن

5580

تحريك لوحة القالب

مم

870

ماكس. ارتفاع القالب

مم

830

دقيقة. ارتفاع القالب

مم

330

المسافة بين قضبان الربط (العرض*الارتفاع)

مم

870*840

قوة القاذف الهيدروليكي

كن

193

ضربة القاذف الهيدروليكي

مم

230

رقم القاذف

ن

17

أخرى

ضغط المضخة

MPa

17.5

قوة المحرك

كيلوواط

30 40

قدرة التدفئة

كيلوواط

42.45

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

8.54*2.04*2.64

وزن الآلة

ر

22.3

سعة خزان الزيت

L

750
