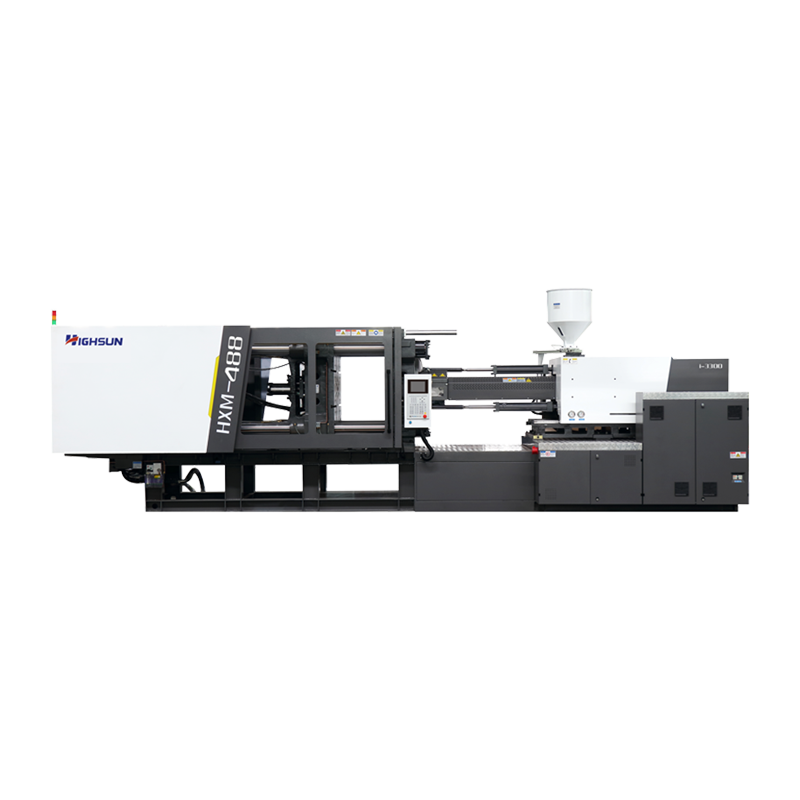

HXM488I/3300: آلة التشكيل بالحقن المؤازرة HXM

الموديل: HXM488-I/i3300

جدول المعلمات الفنية

أ

ب

وحدة الحقن

قطر المسمار

مم

70

75

نسبة المسمار ل/د

لام/D

21

20

سعة الحقن من الناحية النظرية

سم3

1539

1767

وزن الحقن (ملاحظة)

ز

1400

1608

أوقية

49.3

56.7

ضغط الحقن

MPa

217

189

معدل الحقن

ز/s

387

444

قدرة التلدين

ز/s

50

55

سرعة المسمار

دورة في الدقيقة

190

وحدة التثبيت

قوة التثبيت

كن

4880

تحريك لوحة القالب

مم

830

ماكس. ارتفاع القالب

مم

820

دقيقة. ارتفاع القالب

مم

300

المسافة بين قضبان الربط (العرض*الارتفاع)

مم

820*800

قوة القاذف الهيدروليكي

كن

134

ضربة القاذف الهيدروليكي

مم

210

رقم القاذف

ن

13

أخرى

ضغط المضخة

MPa

17.5

قوة المحرك

كيلوواط

30 30

قدرة التدفئة

كيلوواط

35.55

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

7.84*1.96*2.50

وزن الآلة

ر

17.3

سعة خزان الزيت

L

530
