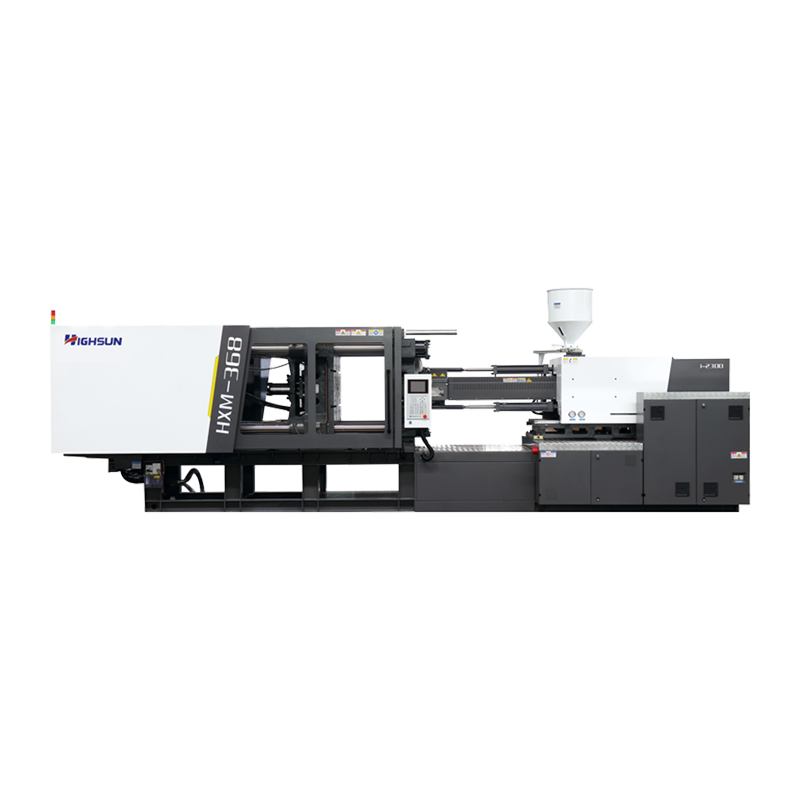

HXM368I/2300: آلة التشكيل بالحقن المؤازرة HXM

الموديل: HXM368-I/i2300

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

مم

60

65

70

نسبة المسمار ل/د

لام/D

22

21

20

سعة الحقن من الناحية النظرية

سم3

989

1161

1346

وزن الحقن (ملاحظة)

ز

900

1056

1225

أوقية

31.7

37.2

43.2

ضغط الحقن

MPa

239

204

176

معدل الحقن

ز/s

229

268

311

قدرة التلدين

ز/s

40

42

47

سرعة المسمار

دورة في الدقيقة

160

جLAMPING UNIT

جLAMPING FORCE

كن

3680

تحريك لوحة القالب

مم

710

ماكس. ارتفاع القالب

مم

750

دقيقة. ارتفاع القالب

مم

250

المسافة بين قضبان الربط (العرض*الارتفاع)

مم

720*690

قوة القاذف الهيدروليكي

كن

134

ضربة القاذف الهيدروليكي

مم

180

رقم القاذف

ن

13

أخرى

ضغط المضخة

MPa

17.5

قوة المحرك

كيلوواط

40

قدرة التدفئة

كيلوواط

27.3

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

6.66*1.80*2.29

وزن الآلة

ر

12.6

سعة خزان الزيت

L

420
