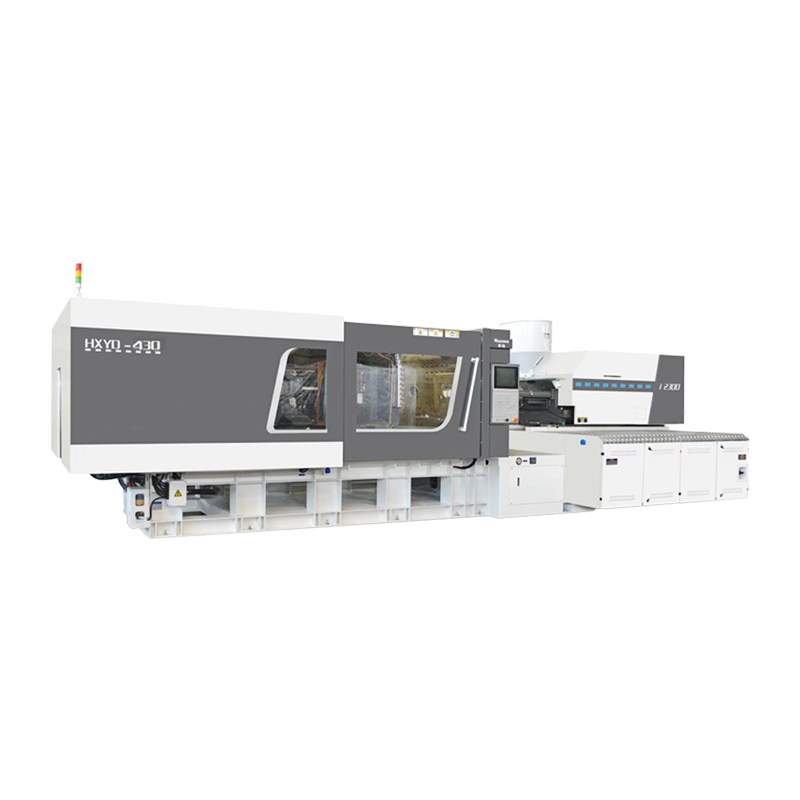

HXYD-430: آلة قولبة الحقن الهجينة HXYD

الموديل: HXYD 430/i1600H

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

مم

60

65

70

نسبة المسمار ل/د

ل/D

21.6

20

20

قدرة الحقن من الناحية النظرية

سم³

791

929

1078

وزن الحقن (PS)

ز

720

845

980

ضغط الحقن

ميجا باسكال

2000

1704

1469

قدرة التليين

ز/s

75

90

110

سرعة المسمار

دورة في الدقيقة

400

سرعة الحقن

مم/s

350

قوة المحرك

كيلو وات

67(صب) 44(ذوبان) 30 30(زيت)

جLAMPING UNIT

جLAMPING FORCE

كن

4300

حركة ضربة القالب واللوحة

مم

690

الحد الأقصى لارتفاع القالب

مم

780

دقيقة. ارتفاع القالب

مم

280

مسافة بين قضبان الربط (عرض*ارتفاع)

مم

760*710

قوة القاذف الهيدروليكي

كن

180

شوط القاذف الهيدروليكي

مم

180

رقم القاذف

ن

13

اخرين

ضغط المضخة

ميجا باسكال

16

قدرة التدفئة

كيلو وات

28

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

7.65*1.95*2.26

وزن الآلة

ت

17.9

سعة خزان الزيت

ل

690

الموديل: HXYD 430/i1400H

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

مم

55

60

65

نسبة المسمار ل/د

ل/D

21.8

20

20

قدرة الحقن من الناحية النظرية

سم³

665

791

929

وزن الحقن (PS)

ز

605

720

845

ضغط الحقن

ميجا باسكال

2142

1800

1534

قدرة التليين

ز/s

60

75

90

سرعة المسمار

دورة في الدقيقة

400

سرعة الحقن

مم/s

350

قوة المحرك

كيلو وات

67(صب) 44(ذوبان) 30 30(زيت)

جLAMPING UNIT

جLAMPING FORCE

كن

4300

حركة ضربة القالب واللوحة

مم

690

الحد الأقصى لارتفاع القالب

مم

780

دقيقة. ارتفاع القالب

مم

280

مسافة بين قضبان الربط (عرض*ارتفاع)

مم

760*710

قوة القاذف الهيدروليكي

كن

180

شوط القاذف الهيدروليكي

مم

180

رقم القاذف

ن

13

اخرين

ضغط المضخة

ميجا باسكال

16

قدرة التدفئة

كيلو وات

24.3

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

7.65*1.95*2.26

وزن الآلة

ت

17.5

سعة خزان الزيت

ل

690

الموديل: HXYD 430/i1000H

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

مم

50

55

60

نسبة المسمار ل/د

ل/D

22

20

20

قدرة الحقن من الناحية النظرية

سم³

471

570

678

وزن الحقن (PS)

ز

428

518

617

ضغط الحقن

ميجا باسكال

2178

1800

1513

قدرة التليين

ز/s

50

60

75

سرعة المسمار

دورة في الدقيقة

400

سرعة الحقن

مم/s

350

قوة المحرك

كيلو وات

60(صب) 30(ذوبان) 30 30(زيت)

جLAMPING UNIT

جLAMPING FORCE

كن

4300

حركة ضربة القالب واللوحة

مم

690

الحد الأقصى لارتفاع القالب

مم

780

دقيقة. ارتفاع القالب

مم

280

مسافة بين قضبان الربط (عرض*ارتفاع)

مم

760*710

قوة القاذف الهيدروليكي

كن

180

شوط القاذف الهيدروليكي

مم

180

رقم القاذف

ن

13

اخرين

ضغط المضخة

ميجا باسكال

16

قدرة التدفئة

كيلو وات

20.3

أبعاد الماكينة (الطول*العرض*الارتفاع)

م

7.65*1.95*2.26

وزن الآلة

ت

17.1

سعة خزان الزيت

ل

690
