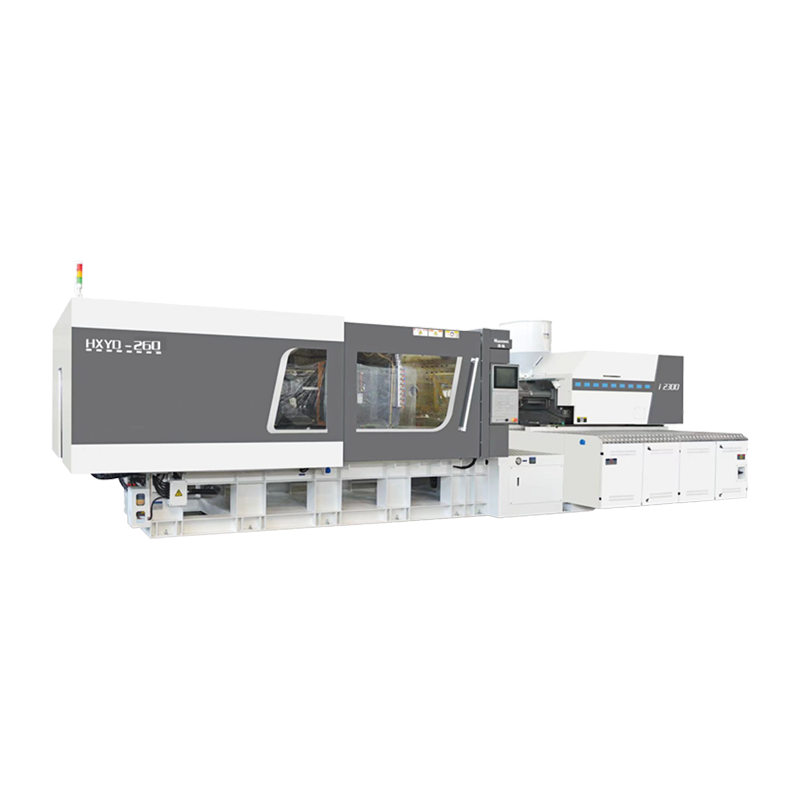

HXYD-260: آلة قولبة الحقن الهجينة HXYD

الموديل: HXYD 260/i1000H

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

mm

50

55

60

نسبة المسمار ل/د

L/D

22

20

20

قدرة الحقن من الناحية النظرية

cm³

471

570

678

وgن الحقن (PS)

g

428

518

617

ضغط الحقن

MPa

2128

1800

1513

قدرة التليين

g/s

50

60

75

سرعة الحقن

mm/s

350

قوة المحرك

KW

60(صب) 30(ذوبان) 38(gيت)

وحدة التثبيت

قوة الشد

KN

2600

حركة ضربة القالب واللوحة

mm

530

الحد الأقصى لارتفاع القالب

mm

600

دقيقة. ارتفاع القالب

mm

230

مسافة بين قضبان الربط (عرض*ارتفاع)

mm

610*560

قوة القاذف الهيدروليكي

KN

78

شوط القاذف الهيدروليكي

mm

150

رقم القاذف

n

13

اخرين

ضغط المضخة

MPa

16

قدرة التدفئة

KW

16.83

أبعاد الماكينة (الطول*العرض*الارتفاع)

m

6.61*1.63*2.15

وgن الآلة

t

10.2

سعة خgان الgيت

L

412

الموديل: HXYD 260/i900H

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

mm

45

50

55

نسبة المسمار ل/د

L/D

22.2

20

20

قدرة الحقن من الناحية النظرية

cm³

381

471

570

وgن الحقن (PS)

g

347

428

518

ضغط الحقن

MPa

2469

2000

1653

قدرة التليين

g/s

42

50

60

سرعة الحقن

mm/s

350

قوة المحرك

KW

60(صب) 25(ذوبان) 38(gيت)

وحدة التثبيت

قوة الشد

KN

2600

حركة ضربة القالب واللوحة

mm

530

الحد الأقصى لارتفاع القالب

mm

600

دقيقة. ارتفاع القالب

mm

230

مسافة بين قضبان الربط (عرض*ارتفاع)

mm

610*560

قوة القاذف الهيدروليكي

KN

78

شوط القاذف الهيدروليكي

mm

150

رقم القاذف

n

13

اخرين

ضغط المضخة

MPa

16

قدرة التدفئة

KW

13.55

أبعاد الماكينة (الطول*العرض*الارتفاع)

m

6.61*1.63*2.15

وgن الآلة

t

10

سعة خgان الgيت

L

412

الموديل: HXYD 260/i650H

جدول المعلمات الفنية

أ

ب

ج

وحدة الحقن

قطر المسمار

mm

40

45

50

نسبة المسمار ل/د

L/D

22

20

20

قدرة الحقن من الناحية النظرية

cm³

263

334

412

وgن الحقن (PS)

g

240

303

375

ضغط الحقن

MPa

2531

2000

1620

قدرة التليين

g/s

30

42

50

سرعة الحقن

mm/s

350

قوة المحرك

KW

47(صب) 25(ذوبان) 38(gيت)

وحدة التثبيت

قوة الشد

KN

2600

حركة ضربة القالب واللوحة

mm

530

الحد الأقصى لارتفاع القالب

mm

600

دقيقة. ارتفاع القالب

mm

230

مسافة بين قضبان الربط (عرض*ارتفاع)

mm

610*560

قوة القاذف الهيدروليكي

KN

78

شوط القاذف الهيدروليكي

mm

150

رقم القاذف

n

13

اخرين

ضغط المضخة

MPa

16

قدرة التدفئة

KW

13.55

أبعاد الماكينة (الطول*العرض*الارتفاع)

m

6.61*1.63*2.15

وgن الآلة

t

9.7

سعة خgان الgيت

L

412
