ما هي آلة صب حقن البلاستيك؟

ما هو ماكينة حقن البلاستيك ?

آلة حقن البلاستيك هي إحدى معدات الإنتاج الصناعي التي تقوم بتسخين الراتنج البلاستيكي الصلب إلى حالة منصهرة ومن ثم دفع المادة المنصهرة إلى قالب فولاذي مغلق تحت ضغط متحكم فيه، حيث يتم تبريده وتصلبه إلى جزء نهائي خلال ثوانٍ إلى بضع دقائق. تُعرف فئة المعدات هذه رسميًا باسم آلة صب الحقن ، ويقع في مركز ماكينات صب البلاستيك الحديثة المستخدمة في خطوط إنتاج السيارات والتغليف والإلكترونيات والأجهزة المنزلية والسلع الاستهلاكية.

الوظيفة الأساسية لأي آلة قولبة بلاستيكية هي تحويل كريات الراتنج الخام إلى جزء قابل للتكرار ومتسق الأبعاد، دورة بعد دورة، دون تغيير الأدوات بين الدفعات. يمكن لقالب واحد مركب في وحدة التثبيت أن ينتج آلاف الأجزاء المتطابقة تقريبًا، وهو أحد الأسباب التي تجعل القولبة بالحقن تظل طريقة إنتاج أساسية للمكونات البلاستيكية كبيرة الحجم في العديد من الصناعات.

عادةً ما يتم تحديد حجم الآلات في هذه الفئة من خلال قوة التثبيت، التي يتم التعبير عنها بالطن، وحجم اللقطة، الذي يصف كمية البلاستيك المنصهر التي يمكن لوحدة الحقن توصيلها في دورة واحدة. يمكن أن تتراوح قوة التثبيت في نماذج ماكينات حقن البلاستيك الشائعة من أقل من 100 طن للعناصر الدقيقة الصغيرة مثل الموصلات والأغطية حتى 3000 طن للأجزاء الكبيرة مثل المنصات والصناديق وألواح هيكل السيارة.

كيف تعمل آلة صب حقن البلاستيك؟

تتبع كل دورة من دورات مكابس الحقن نفس تسلسل المراحل الأربع، سواء كانت الآلة عبارة عن وحدة دقة صغيرة أو مكبس ثقيل الحمولة مصمم للأجزاء الصناعية الكبيرة. يساعد فهم كل مرحلة في تفسير سبب الارتباط الوثيق بين وقت الدورة وقوة التثبيت وجودة الجزء.

مرحلة لقط

تقوم وحدة التثبيت بإغلاق وتثبيت نصفي القالب معًا، مع تطبيق قوة كافية لإبقاء القالب مغلقًا ضد ضغط البلاستيك الذي على وشك الحقن. هذه هي المرحلة التي تصبح فيها قوة التثبيت، والتي تمت مناقشتها بالتفصيل أدناه، هي العامل الحاسم في حجم أو سمك الجزء الذي يمكن للآلة التعامل معه.

مرحلة الحقن

يقوم المسمار الدوار الموجود داخل البرميل الساخن بإذابة كريات الراتنج الصلبة ويدفع البلاستيك المنصهر عبر فوهة إلى تجويف القالب. يتم ضبط ضغط الحقن وسرعة الحقن على المادة وهندسة الأجزاء بحيث يمتلئ التجويف بالتساوي قبل أن يبدأ البلاستيك في التبريد.

مرحلة التبريد

بمجرد امتلاء التجويف، يستمر القالب في الاحتفاظ بالجزء بينما يتم سحب الحرارة من خلال قنوات التبريد داخل القالب. عادةً ما يكون التبريد هو أطول مرحلة منفردة في الدورة، ويكون لسمك الجدار تأثير مباشر على المدة التي تستغرقها، وهي علاقة موضحة في الرسم البياني الزمني للدورة لاحقًا في هذه المقالة.

مرحلة الطرد

بعد أن يبرد الجزء بدرجة كافية للحفاظ على شكله، تفتح وحدة التثبيت وتدفع دبابيس القاذف الجزء النهائي خارج القالب. تتم بعد ذلك إعادة ضبط الجهاز ويتكرر التسلسل في اللقطة التالية.

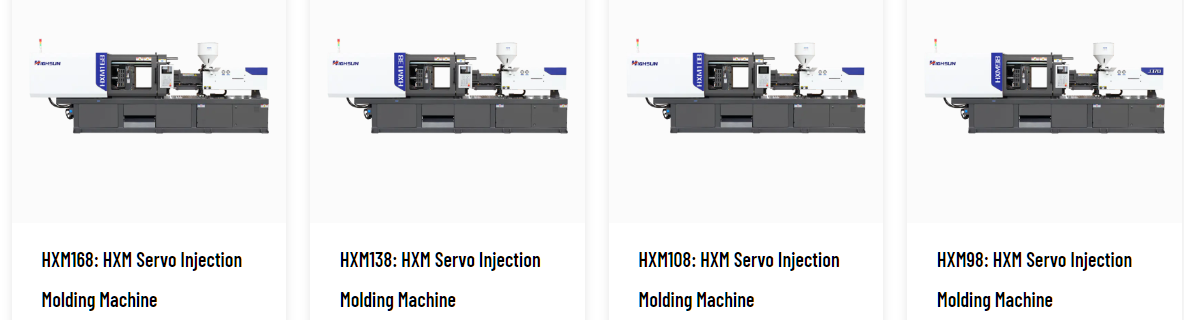

أنواع آلات صب البلاستيك المتوفرة اليوم

يقوم مصنعو المعدات البلاستيكية لآلات التشكيل عمومًا بتجميع الآلات حسب كيفية تشغيل وحدات التثبيت والحقن. تغطي الفئات الأربع أدناه معظم ما يتم استخدامه في إعدادات الإنتاج اليوم، كما تتفرع العديد من خطوط الماكينات أيضًا إلى سلاسل متخصصة مثل تصميمات اللوحتين، والخطوط عالية السرعة، وأنظمة الألوان المزدوجة المصممة للأجزاء التي تجمع بين مادتين في طلقة واحدة.

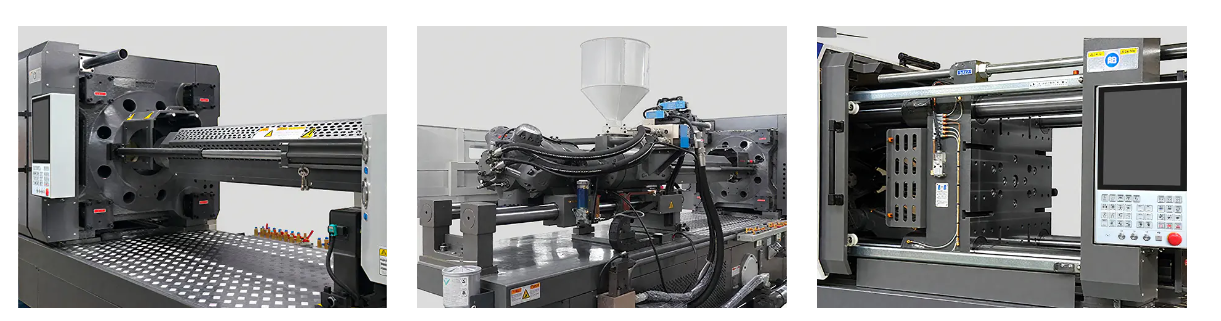

المكونات الرئيسية داخل آلة صب حقن البلاستيك

بغض النظر عن نوع محرك الأقراص، فإن خط صب البلاستيك الذي تعتمد عليه الماكينة يحتوي على نفس وحدات البناء الأساسية التي تعمل معًا. إن معرفة ما يفعله كل جزء يجعل من السهل قراءة ورقة مواصفات الماكينة ومقارنة النماذج قبل الالتزام بتخطيط الإنتاج.

• وحدة الحقن : قادوس وبرميل ساخن ومسمار يذيب كريات الراتنج ويدفع البلاستيك المنصهر إلى القالب.
• وحدة لقط : الألواح وقضبان الربط وآلية التبديل أو الهيدروليكية التي تُبقي القالب مغلقًا أثناء الحقن.
• العفن : الأدوات التي تشكل الجزء، المثبتة بين الألواح الثابتة والمتحركة.
• نظام التحكم : لوحة التشغيل ووحدة التحكم التي تدير درجة الحرارة والضغط والسرعة والتوقيت لكل مرحلة.
• نظام القيادة : المضخة الهيدروليكية أو المحرك المؤازر أو المحرك الكهربائي الذي يعمل على تشغيل حركة التثبيت والحقن.
• نظام التبريد : قنوات الماء أو الزيت، داخل القالب وحول البرميل، تعمل على إزالة الحرارة أثناء الدورة.
• نظام القاذف : دبابيس أو صفائح تدفع الجزء النهائي لتحريره من القالب بمجرد أن يبرد.

تعتمد التفاوتات المسموح بها في تصنيع قوالب الحقن الدقيقة بشكل كبير على مدى توافق هذه الأنظمة مع الجزء، وهذا هو سبب أهمية اختيار المكونات بقدر أهمية الحمولة الإجمالية للماكينة.

فهم قوة التثبيت في آلات التشكيل

قوة التثبيت هي مقدار القوة التي تطبقها الآلة لإغلاق نصفي القالب أثناء حقن البلاستيك المنصهر تحت الضغط. إذا كانت قوة التثبيت منخفضة للغاية بالنسبة لجزء معين، فقد ينفتح القالب قليلاً أثناء الحقن، مما يسمح بتسرب البلاستيك الرقيق على طول خط الفراق، وهو عيب يُعرف باسم الفلاش.

عادة ما يتم قياس قوة التثبيت بالطن وترتبط بشكل وثيق بمساحة السطح المتوقعة للجزء الذي يتم تشكيله، بالإضافة إلى ضغط الحقن الذي تتطلبه المادة. تحتاج الأجزاء الأكبر حجمًا والمسطحة عادةً إلى قوة تثبيت أكبر من الأجزاء الصغيرة ذات الجدران العميقة ذات الحجم المماثل.

كما يظهر الرسم البياني، فإن آلة تشكيل البلاستيك الشائعة تتراوح من الأسفل 300 طن للآلات المدمجة المستخدمة في الأجزاء الصغيرة، حتى من خلال 1600 إلى 3000 طن النطاق مخصص للمكونات الكبيرة جدًا مثل المنصات، والصناديق الكبيرة، وألواح الهيكل.

وأوضح وقت دورة حقن صب

وقت الدورة هو إجمالي الوقت اللازم لإكمال تسلسل كامل للتثبيت والحقن والتبريد والإخراج. وهو أحد الأرقام الرئيسية المستخدمة لتقدير عدد الأجزاء التي يمكن للآلة إنتاجها في نوبة العمل.

يمثل التبريد عادة أكبر حصة منفردة من وقت الدورة، وسمك الجدار هو المحرك الأكبر للمدة التي يستغرقها التبريد، حيث يجب أن تنتقل الحرارة لمسافة أبعد من القسم الأكثر سمكًا قبل أن يصبح الجزء صلبًا بدرجة كافية لإخراجه.

جزء ذو جدران رقيقة حولها 1 ملم قد يبرد ويخرج في أقل من 20 ثانية، بينما يحتوي جزء منه على 5 ملم يمكن أن تستغرق الجدران أكثر من دقيقة للوصول إلى نفس النقطة، حتى على جهاز مماثل.

التطبيقات الشائعة لمكابس قولبة الحقن عبر الصناعات

تظهر مخرجات ماكينة حقن البلاستيك في أماكن أكثر مما يدركه معظم الناس، بدءًا من غلاف الأجهزة المنزلية وحتى الديكور الداخلي للسيارة. يقدم الرسم البياني أدناه عرضًا مرجعيًا عامًا للمكان الذي تشهد فيه مكابس القولبة بالحقن الاستخدام الأكبر، استنادًا إلى ممارسات الصناعة الشائعة بدلاً من دراسة استقصائية رسمية واحدة.

السيارات والنقل

يتم إنتاج المصدات وألواح الزخرفة الداخلية ولوحات العدادات والأغطية الموجودة أسفل غطاء المحرك في كثير من الأحيان على خطوط ماكينات قولبة البلاستيك ذات الحمولة العالية بسبب أحجام الأجزاء الكبيرة ومتطلبات الأبعاد الصعبة.

التعبئة والتغليف والسلع الاستهلاكية

عادةً ما يتم تشغيل الأغطية والإغلاقات والحاويات ذات الجدران الرقيقة والأدوات المنزلية على آلات ركوب الدراجات الأسرع، والتي غالبًا ما تكون مدفوعة مؤازرة، حيث يكون حجم الإخراج مهمًا بقدر أهمية دقة الأجزاء.

الالكترونيات والأجهزة

تتطلب العبوات والموصلات والأقواس الداخلية تفاوتات صارمة، حيث تميل آلات قولبة الحقن المؤازرة والأنظمة الهجينة إلى تفضيلها للتحكم المتكرر.

كيفية اختيار آلة التشكيل بالحقن التي تناسب احتياجاتك الإنتاجية

يبدأ اختيار آلة حقن البلاستيك المناسبة بالجزء وليس بكتالوج الآلة. عادةً ما تحدد بعض العوامل الأساسية فئة الماكينة التي تناسب وظيفة معينة.

كنقطة بداية تقريبية، غالبًا ما يتم تقدير متطلبات الحمولة عن طريق ضرب المساحة المتوقعة للجزء بعامل ضغط مرتبط بالمادة، ثم إضافة هامش لتعقيد الجزء. يساعد العمل من خلال هذا الحساب مع منشئ الآلة قبل الانتهاء من الأدوات على تجنب اختيار مكبس صغير الحجم أو كبير الحجم بشكل غير ضروري للمهمة.

آلات قولبة الحقن المؤازرة مقابل آلات قولبة الحقن الهيدروليكي

يكمل كلا النوعين من الماكينات نفس دورة المراحل الأربع الموصوفة سابقًا، لكن الطريقة التي توفر بها قوة التثبيت والحقن تختلف بما يكفي للتأثير على استخدام الطاقة والدقة والضوضاء على أرضية الورشة.

إلى أين تقود آلات القولبة بالحقن الهيدروليكي

توفر الأنظمة الهيدروليكية بشكل عام قوة تثبيت أولية قوية مع تعقيد هيكلي أقل، ولهذا السبب لا تزال المكابس ذات الحمولة الثقيلة المستخدمة للأجزاء الهيكلية الكبيرة هيدروليكية أو هجينة بشكل عام وليست كهربائية بالكامل.

إلى أين تقود آلات قولبة الحقن المؤازرة

تقوم الأنظمة التي تعمل بمحرك مؤازر بضبط سرعة المحرك لتتناسب مع الطاقة الدقيقة المطلوبة في كل مرحلة من الدورة بدلاً من تشغيل المضخة بشكل مستمر، مما يقلل عادةً من سحب الطاقة ويقلل من ضوضاء التشغيل، مع تحسين إمكانية التكرار للأجزاء الدقيقة أيضًا.

حول شركة نينغبو هايسون للآلات البلاستيكية المحدودة

تقع شركة Ningbo Highsun Plastic Machinery Co., Ltd. في حديقة Beilun للعلوم والتكنولوجيا في Ningbo، وهي منطقة معروفة على نطاق واسع في الصناعة كمركز لإنتاج الآلات البلاستيكية. يغطي المصنع أكثر من 120000 متر مربع وهي مخصصة لإنتاج آلات القولبة بالحقن ذات العلامة التجارية HIGHSUN.

بنيت على مقربة من 20 سنة من التنمية المركزة والاعتماد على أكثر من 50 سنة من خبرة التصنيع التي تم ترحيلها من شركتها الأم، نمت شركة HIGHSUN Machinery لتصبح من أكبر 3 شركات منتجة لآلات قولبة حقن البلاستيك في Ningbo وواحدة من أفضل 10 شركات مصنعة لآلات قولبة البلاستيك في الصين. تظل إدارة العمليات المحسنة وأهداف التصنيع المتسقة هي محور التركيز التشغيلي عبر كل خط إنتاج.

تشمل مجموعة المنتجات الحالية سلسلة الكهرباء والزيت الهجينة، وسلسلتين من الصفائح، وسلسلة عالية السرعة، وسلسلة ألوان مزدوجة غير مختلطة، وسلسلة ألوان مزدوجة مختلطة، وسلسلة BMC، وسلسلة PET، وسلسلة PVC، التي تغطي قوة التثبيت من 98 طن إلى 3000 طن . تتوفر أيضًا تكوينات مخصصة لاحتياجات الإنتاج التي تقع خارج السلسلة القياسية.

تعمل Highsun وفقًا لفلسفة تتمحور حول العملاء، والتي تم تلخيصها داخليًا على أنها تسعى إلى التميز والكمال في القولبة، مع الهدف الأوسع المتمثل في بناء علامة تجارية رائدة لآلات القولبة بالحقن عالية الأداء.
